Структура систем диспетчеризации лифтов с различными каналами связи



Сетевая мультиканальная диспетчеризация лифтов

Диспетчерский контроль лифтов по различным каналам связи реализуется в Комплексе ТМ88-1 следующим образом. На ДП размещается компьютер с ПО ТМ88-1n (сетевое), которое обеспечивает возможность работы в любой комбинации требуемых каналов связи. Переговорная связь осуществляется через стандартные компьютерные микрофон и колонки. Максимальное количество обслуживаемых одним компьютером ДП лифтов технически превышает тысячи лифтов. Но для обеспечения нормальной и эргономичной работы диспетчера их количество должно быть ограничено (обычно не более 150…200).

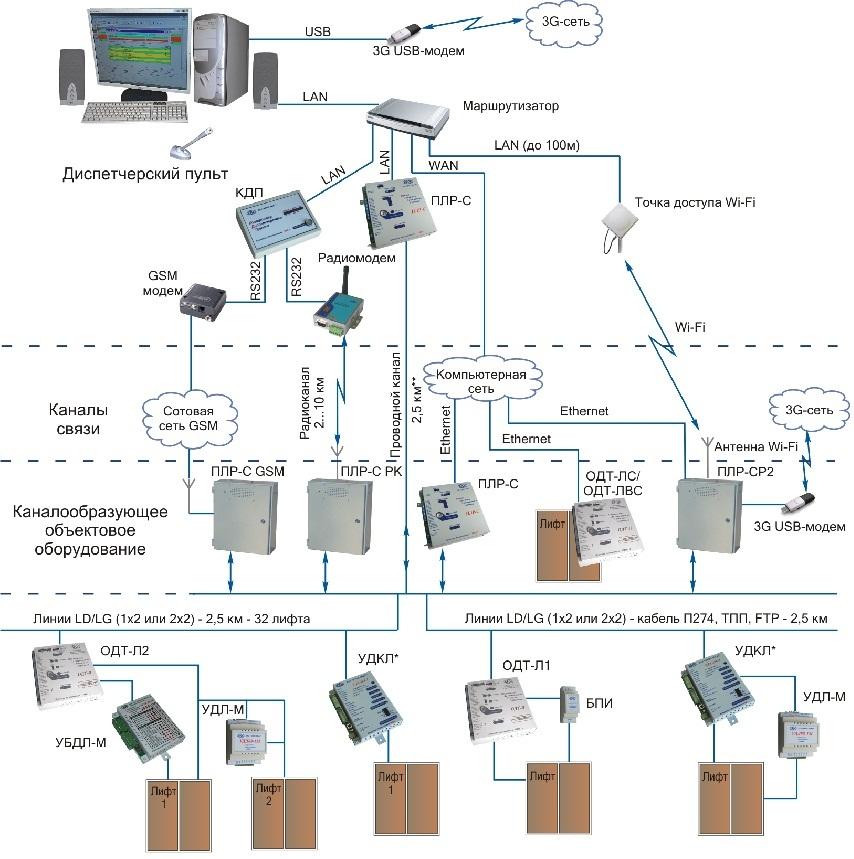

Сетевая мультиканальная диспетчеризация лифтов
1*. Питание УДКЛ по отдельной линии LP от устройства ПЛР-СП
2** При использовании кабельных модемов в устройстве ПЛРС-СР2 дальность по выделенной телефонной паре до 6 км.

На объектах массовой установки лифтов – в многоподъездных домах, диспетчеризация производится формированием так называемых проводных «кустов», то есть путём соединения кабелем лифтов в доме и рядом стоящих домах с помощью устройства ПЛР-С. Устройство объединяет до 64 лифтов по кабелю длиной до 2,5 км и имеет следующие модификации в зависимости от канала связи:
  • ПЛР-С/ПЛР-СР/ПЛР-СП с подключением к любой компьютерной сети по технологии Ethernet (через разъём RJ45 как обычный компьютер). Это самое распространённое подключение с использованием услуг городских провайдеров. Устройство ПЛР-СП используется при применении для диспетчеризации лифтов устройств УДКЛ88-1 и обеспечивает их дистанционное электропитание.
  • ПЛР-СР2 с возможностью подключения по Ethernet, по 3G-сети сотового оператора, каналу Wi-Fi или по телефонной паре. В устройстве устанавливается сетевой маршрутизатор или модем. Беспроводное соединение с диспетчерской по каналу Wi-Fi при использовании вынесенных направленных антенн функционирует только на прямой видимости между ними. Для подключения к сети 3G здесь используются стандартные USB-модемы.
  • ПЛР-С-РК, то есть радиоканальное. В устройстве устанавливается радиомодем на выделенную частоту в диапазоне 403 - 470 МГц с мощностью от десятков мВт до нескольких Ватт в зависимости от условий применения.
  • ПЛР-С GSM с передачей данных по технологии GPRS. В устройстве устанавливается GSM-модем.

  • Для диспетчеризации по компьютерной сети одного или двух лифтов в одноподъездных домах используется ОДТ-ЛС с прямым подключением к компьютерной сети по Ethernet, при необходимости сетевого видеонаблюдения в кабинах лифта – изделие ОДТ-ЛВС.
    Проводной канал связи с непосредственным подсоединением лифтов к ДП по кабелю является частным случаем применения сетевого канала. При этом устройство ПЛР-С подключается непосредственно к компьютеру. При необходимости обслуживания таким пультом более 64 лифтов подключение требуемого количества устройств ПЛР-С производится через стандартный сетевой коммутатор или маршрутизатор.
    При необходимости обеспечения связи с удалённой группой лифтов по выделенной телефонной паре используется модификация устройства ПЛР-СР2 с установленным кабельным модемом.
    Состав дополнительного оборудования на ДП определяется используемым каналом связи. При использовании услуг провайдера требуется только подключение компьютера диспетчера к его сети и считыватель электронного ключа БСЭК для авторизации персонала. При использовании выделенного канала Wi-Fi дополнительно потребуется подключение стандартной «точки доступа», при связи по телефонной паре – кабельный модем.
    При использовании радио- и GSM-канала к компьютеру подключается контроллер диспетчерского пункта КДП и используется соответствующий модем и антенна.
    Локальная диспетчеризация без применения компьютера

    Локальная диспетчеризация без применения компьютера
    Этот бюджетный вариант рекомендуется при обслуживании незначительного количества лифтов, соединяемых с ДП кабелем.
    Система с использованием ПД-М обеспечивает исполнение только основных диспетчерских функций, без возможностей полной диагностики лифтов по интерфейсу СУЛ и регистрации событий. Следует иметь в виду и ограниченные эргономические возможности ПД-М по сравнению с компьютером. По этой причине не рекомендуется подключение к ПД-М более 32 лифтов.
    Вследствие наличия этих ограничений более целесообразно использование вместо ПД-М компьютера типа Netbook с подключенным устройством ПЛР-С.
    Диспетчеризация лифтов на сотовый телефон

    В этом варианте диспетчеризации в качестве диспетчерского пульта используется обычный сотовый телефон, а на объекте ОДТ-Л GSM (на один или два лифта с одним МП) со встроенным сотовым модемом. Переговорная связь производится в режиме дозвона, для передачи данных используется SMS. Проводные соединения между МП здесь вообще не нужны.
    Такой вариант может быть рекомендован только при необходимости оперативной диспетчеризации небольшого количества лифтов с минимальными затратами, когда другие каналы связи использовать затруднительно.


    Диспетчеризация по радиоканалу на связных радиостанциях

    Ниже показана архитектура Комплекса с применением для диспетчеризации лифтов вместо ОДТ-Л/УДКЛ устройств УПК («многопроводный» вариант Комплекса, ПО «ТМ88-1 радио Win», «ТМ88-1 радио+Ethernet») и использованием для связи с объектами связных радиостанций любого диапазона.
    К компьютеру ДП через СОМ-порт подключается устройство ЦПРУ, содержащее радиостанцию и пакетный контроллер СПК.
    В состав объектового радиооборудования входят устройства ПРУК, устанавливаемые обычно в машинных помещениях. Устройство ПРУК содержит радиостанцию, пакетный контроллер и каналообразующую часть проводной системы (с применением кабеля ТПП10х2, ТПП20х2).

    Используемое в этой системе устройство КПМД является фактически проводным концентратором для обслуживания до 8 лифтов и способно дополнительно выполнять функции диспетчеризации инженерного оборудования здания (сигнализация, управление освещением, съём информации с датчиков давления и температуры). Устройство ПРУК-Р, позволяет дополнительно обслуживать до 4 лифтов в одном доме без использования устройства КПМД.

    Диспетчеризация по радиоканалу
    Любая модификация ПРУК обеспечивает подключение по проводному каналу до 64 лифтов.
    Характеристики радиоканала для выделенных диапазонов частот следующие:
  • режим работы - одночастотный симплекс, с временным разделением передачи речи и данных;
  • диапазон частот 33…52 МГц; 146...174 Мгц; 430-470 МГц;
  • максимальная мощность передатчика радиостанции при встраивании в устройство ЦПРУ или ПРУК - 5Вт;
  • скорость передачи данных в радиоканале –1200 бит/сек;
  • интерфейс для передачи данных - RS232C;
  • подключение к радиостанции – через разъём гарнитуры.

  • Рекомендации при применении радиоканала
    Дальность связи по радиоканалу в выделенных диапазонах частот в условиях городской застройки при использовании низкоэффективных ненаправленных антенн от 3 до 6 км, при использовании высокоэффективных направленных антенн на прямой видимости - десятки км. Для диапазона 433 МГц дальность ограничена 1-2 км по прямой видимости. Наиболее подходящим для целей диспетчеризации является диапазон 146...174 Мгц.
    Следует помнить, что для применения радиоканала в выделенных диапазонах частот (кроме открытых для всех пользователей диапазонов 433; 446 МГц) необходимо получить разрешение на использование частоты в местном органе Радиочастотного центра.
    Перед принятием решения об использовании радиоканала следует иметь в виду, что в месте размещения антенны, подключаемой к радиоканальному устройству из состава Комплекса, должна быть обеспечена устойчивая радиосвязь с местом размещения антенны диспетчерского пункта. Для проверки радиосвязи могут использоваться связные радиостанции, аналогичные по мощности и диапазону частот применяемым в системе.
    К недостаткам этого канала связи можно отнести низкие помехозащищённость и эргономичность переговорной связи. Это связано с симплексным режимом работы используемых связных радиостанций (передача сигнала на одной частоте и в данный момент времени только в одну сторону).
    Большую эргономичность при эксплуатации обеспечивает цифровой радиоканал с использованием радиомодемов (в ПЛР-С-РК) и применение для прямой беспроводной связи с объектами технологии Wi-Fi (в ПЛР-СР2). В последнем варианте при использовании направленных антенн дальность может достигать нескольких км при условии обязательной прямой видимости. Следует иметь в виду, что использование канала Wi-Fi для целей диспетчеризации значительно упростилось в связи с выходом Постановления Правительства РФ №837 от 13 октября 2011 г. Теперь не требуется регистрация оборудования с мощностью менее 100 мВт при применении вне закрытых помещений и в составе автоматизированных систем контроля.





    Оборудование и программное обеспечение ЗАО «КРОС-НИАТ» используется в более чем 100 городах России и в Казахстане для диспетчеризации лифтов, котельных, приборов энергоучета и инженерного оборудования в МКД и на объектах ЖКХ
